Bahçe ve İstinat Duvarında Drenaj Sistemi Neden Şart?

Bir Duvara Su Neden Tehdit Eder? Mekanizmayı Baştan Anlayalım

İstinat ve bahçe duvarları zemin ile dış ortam arasında bir ayırma yüzeyi oluşturur. Bu yüzeyin bir tarafı —dolgu toprağı tarafı— sürekli su hareketine sahne olur: yağmur sularını alan, yeraltı suyu tablasından etkilenen, kışın donup yazın çözen bir kütle.

Zemin kuru olduğunda porları hava ile doludur; kütlesi belirlidir, duvara uyguladığı yatay toprak basıncı statik hesap kapsamında öngörülebilir bir değerdedir. Ancak zemin suya doyduğunda porlar su ile dolar. Su sıkıştırılamaz bir sıvıdır; zemin içinde hareket edemeyen su tam manasıyla basınç yaratır. Bu basınç yalnızca aşağıya değil her yöne iletilir, duvarın gövdesine de yatay baskı olarak aktarılır.

İşte bu noktada drenajsız duvarın kaderi belirlenmeye başlar.

Toprak mekaniğinde bu olgu hidrostatik basınç olarak tanımlanır. Zemin suya doyduğunda birim hacim başına gelen su basıncı, suyun özgül ağırlığıyla (yaklaşık 9,81 kN/m³) orantılı olarak artar. 1,5 metre yüksekliğindeki dolu bir dolgu toprağının duvar gövdesine uyguladığı yatay su basıncı, kuru halindeki toprak basıncının çok üzerine çıkabilir. Hesap yapılmadan inşa edilmiş ya da drenajı ihmal edilmiş duvarlarda bu fark, tasarım sınırlarının aşılması anlamına gelir.

Ankara ve çevresindeki killi zeminlerin özelliği, suyu tutma kapasitelerinin yüksek olmasıdır. Kil mineralleri yüksek plastisitesiyle suyu kısa sürede emer, uzun süre bırakmaz. İncek ve Bağlıca gibi bölgelerdeki killi kaya zemin yapısında yoğun yağışların ardından su, belki günlerce duvara baskı yapmayı sürdürür.

Drenajsız Duvarın Başına Neler Gelir? Hasar Aşamaları

Drenajsız bir duvarın bozulması ani bir çöküşle başlamaz; aylar, bazen yıllar içinde ilerleyen bir süreçtir. Bu aşamaları anlamak hem mevcut duvardaki riskleri erken teşhis etmeye hem de yeni yapım kararlarında doğru yatırımı yapmaya yardımcı olur.

İlk Aşama: Mikro Çatlaklar

Her yoğun yağmur döneminin ardından dolgu toprağı su alır, su hafta sonu kurumaya başladığında hacmi değişir. Bu döngüsel şişme-büzülme, duvar-zemin birleşim yüzeyinde gerilme yaratır. Başlangıçta gözle görülmez mikro çatlaklar oluşur. Bunlar suya açılan küçük kanallar haline gelir; su bu kanallardan içeri girer ve çatlakları genişletir.

İkinci Aşama: Görünür Çatlak ve Mineral Sızıntısı

Mikro çatlaklar birkaç mevsim sonra görünür boyuta ulaşır. Çatlak yüzeyi boyunca akan su, betonun içindeki kalsiyum bileşiklerini eriterek dışarı taşır. Duvar yüzeyinde beyaz ipliksi sızıntılar (eflorasan) belirir. Bu işaret, duvarda suya bağlı ayrışmanın başladığının göstergesidir.

Üçüncü Aşama: Eğilme ve Duvar Tabanında Hareket

Hidrostatik basıncın uzun süre devam etmesi, duvarın tabanını dolgu toprağına doğru kaydırmaya zorlar. Mühendislik dilinde buna "kayma arızası" denir. Eğimli arazilerde bu sadece duvarın değil, dolgu arkasındaki zemin kütlesinin de kaymaya başladığının işareti olabilir. Duvarın üst kenarında belirgin bir öne eğilme izlenir.

Dördüncü Aşama: Devrilme veya Zemin Kayması

Özellikle Ankara kışlarında hidrostatik basıncın üstüne bir de don basıncı biner. Duvar gövdesine sızan su donduğunda yaklaşık yüzde dokuz genleşir. Bu ekstra hacim artışı hem beton içindeki kılcal hasarı büyütür hem de zemin-duvar arayüzündeki basıncı artırır. Eğimli parsellerde birikim kritik noktayı aştığında zemin kayması ve duvar devrilmesi gerçekleşebilir.

Ankara ilçeleri arasında İncek ve Bağlıca'nın bu açıdan özellikle dikkat gerektirdiği, research verilerinde de açıkça belgelenmiştir; killi kaya zemin ve eğimli arazi kombinasyonu drenajsız duvar için en riskli koşulları oluşturur.

Hidrostatik Basınç Nedir, Nasıl Hesaplanır?

Hidrostatik basınç kavramını pratik bir örnekle somutlaştıralım. Zemin tam suya doygun hale geldiğinde, duvar arkasındaki su sütunu bir sıvı kolonun oluşturduğu basınç gibi davranır. H metre yüksekliğindeki doygun dolgu için zemin suyunun oluşturduğu maksimum hidrostatik basınç yaklaşık olarak şu formülle bulunur:

P = γ_w × H

Burada γ_w suyun özgül ağırlığıdır (yaklaşık 9,81 kN/m³) ve H su tablasının duvar tabanına olan düşey mesafesidir. 2 metrelik bir dolgu doygun hale gelirse tabanında yaklaşık 20 kN/m² hidrostatik basınç oluşur. Bu değeri statik toprak basıncına ekleyince toplamın projedeki tasarım yükünü kolayca aşabileceği anlaşılır.

Peki gerçek bir projede bu hesap nasıl yapılır? Zemin drenaj katsayısı, geçirimlilik değeri, uzun süreli yağış senaryosu ve su tablası derinliği birlikte değerlendirilir. Bunlar mühendislik hesap gerektiren girdilerdir; ancak makaleyi okuyan biri olarak şunu bilmek yeterli: drenajsız bir dolgu varlığında bu basıncı görmezden gelen her duvar, tasarımı ne kadar güçlü olursa olsun sistematik bir riske maruz kalmaktadır.

Drenaj sisteminin amacı tam da budur: suyu duvar arkasında biriktirmeden toplamak ve uzaklaştırmak, böylece hidrostatik basıncı sıfıra yakın tutmak.

Don Etkisi ve Buz Kama Basıncı: Ankara Kışının Duvara Yaptıkları

Hidrostatik basınç tek başına da ciddi bir yük oluştursa, Ankara ikliminde tabloya eklenen don etkisi sistemi başka bir boyuta taşır. Pek çok insan "duvarın dondan zarar görmesi" derken yüzeysel çatlağı kasteder; oysa gerçek hasar çok daha derin bir fizik mekanizmasıyla işler.

Duvar gövdesine veya arka dolgusuna sızmış su, sıcaklık 0°C'nin altına düştüğünde donmaya başlar. Suyun donması sırasında hacmi yaklaşık yüzde dokuz artar. Bu genleşme, bulunduğu boşlukta serbest alanın olmadığı her durumda basınç olarak kendini gösterir. Toprak mekaniği literatüründe bu olgu iki ayrı mekanizma üzerinden incelenir: buz kama (ice segregation) etkisi ve donma genleşmesi (frost heave).

Buz kama etkisinde, yavaş bir soğuma sürecinde su donarak büyüyen buz kristalleri oluşturur. Bu kristaller ıslanmış topraktan su çekerek büyümeye devam eder; sonuçta millimetrik çatlaklarda santimetrik boyutlara ulaşan buz lamel katmanları, yani "buz mercekleri" oluşur. Bu mercekler hem beton içindeki mikro kanalları sistematik biçimde genişletir hem de dolgu toprağını yukarı doğru iter. Ankara'da yılda birçok kez yaşanan 0°C eşiği geçişleri, buz merceği oluşumu için tekrarlı fırsatlar yaratır.

Donma genleşmesi ise daha dramatik olandır. Betonun kılcal gözeneklerine sızmış su donduğunda beton içinde yerel basınçlar 100 MPa'yı aşabilir. Sıradan beton basınç dayanımı 20–30 MPa aralığındayken gözeneklerdeki yerel buz basıncının bu değeri kat kat geçmesi, kılcal çatlakların büyümesi için fazlasıyla yeterlidir. Kaçınılmaz olarak başlayan bu süreç, her kış biraz daha ilerler.

Ankara'da don çizgisi (zemin yüzeyinden itibaren donun ulaştığı derinlik) ortalama 40–60 cm olarak hesaplanır. Bu değer, Türk Standartları çerçevesinde yapı temellerinin tasarımında esas alınır. İstinat duvarı tabanına yakın döşenmiş bir drenaj borusu, don çizgisinin altında kalabilir ya da kalmayabilir; derinlik hesabı yapılmadan boru yerleşimi yapıldığında boru içindeki su donarak kapasiteyi geçici olarak sıfırlamanın ötesinde deformasyona da yol açabilir.

Drenaj sisteminin don etkisine karşı sağlıklı çalışması için iki temel önlem önerilir. Birincisi, delikli boru mümkünse don çizgisinin altında tutulur ya da boru çevresine ek yalıtım malzemesi ile buz merceklerine karşı koruma sağlanır. İkincisi, boru çıkış ağızları don döneminde bile açık kalacak şekilde tasarlanır; tıkanan çıkış suyu geri biriktirir ve sorunu başa döndürür. Ankara kışlarında sonbahar bakımının sistemi don öncesi temizlenmiş bırakması bu yüzden sadece koruyucu değil, zorunlu bir adımdır.

Fransız Drenajı Nasıl Çalışır? Bileşenler ve Kurulum Mantığı

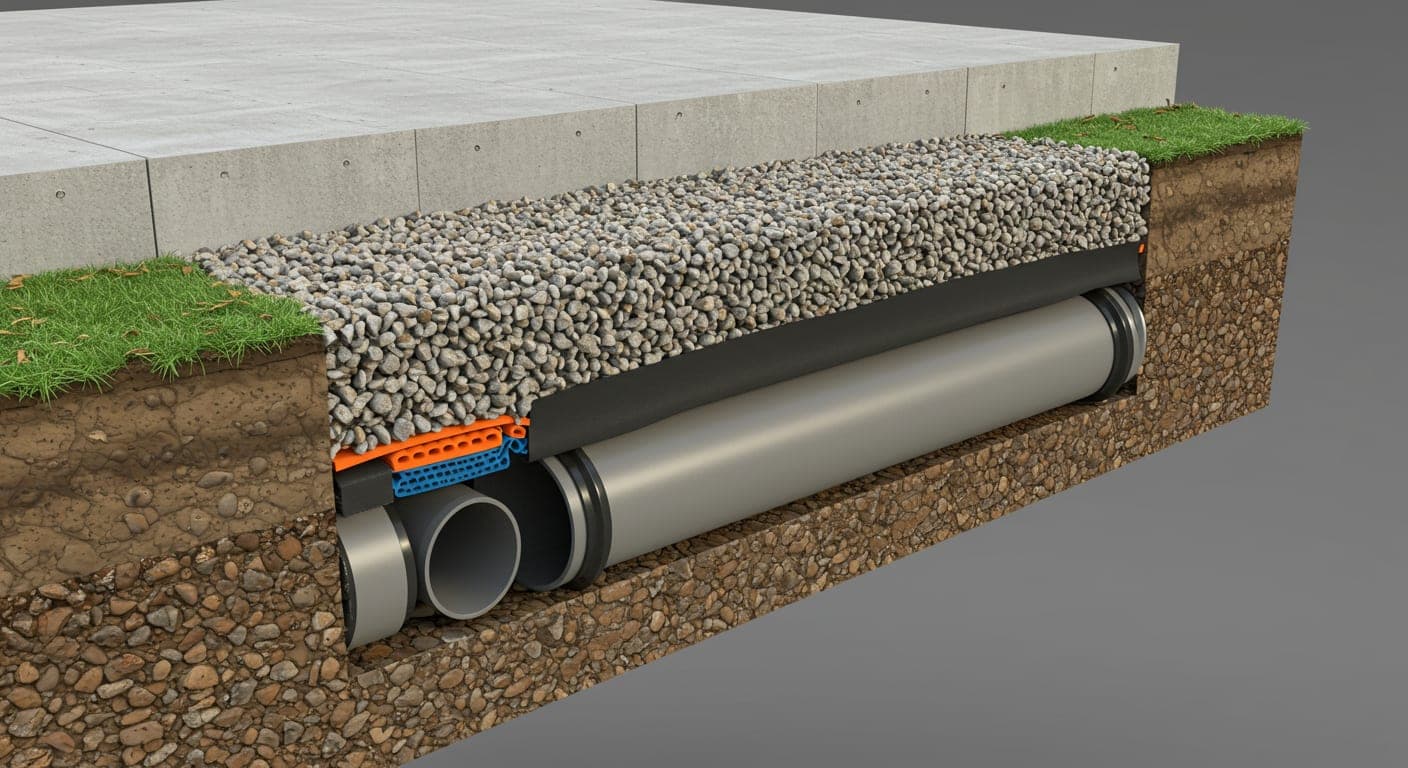

Fransız drenajı (French drain), duvar tabanı boyunca döşenen delikli boru etrafına iri çakıl dolgusu sarılarak oluşturulan yeraltı su toplama sistemidir. Adı Amerikalı mühendis Henry Flagg French'ten gelir; pratikte "alçak boru sistemi" veya "drenaj kanalı" olarak da bilinir.

Sistemin çalışma mantığı şu sırayla ilerler: Yağmur ve yeraltı suyu, önce dolgu toprağının içinden geotekstil filtreye ulaşır. Geotekstil toprak zerreciklerini tutar, suyu geçirir. Su, geotekstil zarf içindeki çakıl tabakasına girer. Çakıl içindeki delikli boru suyu toplar. Boru eğimiyle su, biriktirme kuyusuna ya da parsel sınırı dışına yönlendirilir.

Kurulum sırasında dikkat edilmesi gereken teknik noktalar şunlardır:

Boru çapı genellikle 100–150 mm arasında seçilir. Çok küçük çap, yoğun yağışlarda kapasiteyi yetersiz kılar. Boru malzemesi delikli HDPE (yüksek yoğunluklu polietilen) ya da PVC olur; bu malzemeler toprağa karşı kimyasal dirençleri nedeniyle uzun ömürlüdür. HDPE'nin bir ek avantajı esnekliğidir; zemin oturmalarında kırılmak yerine bükülerek bütünlüğünü korur. PVC daha rijittir ve rijit bağlantı noktalarda kırılma riski taşır; uzun mesafeli hatlar için HDPE tercih sebebidir.

Delikler hakkında sık sorulan bir soru şudur: borudaki delikler yukarı mı, aşağı mı bakmalıdır? Teorik olarak yukarı bakan delikler suyu daha erken toplar; ancak uygulamada yukarı bakan delikler çakılın ince partikülleriyle ve köklerle daha hızlı tıkanır. Aşağı bakan delikler su tablasının yükselmesiyle sisteme giren suyu toplar; tıkanma riski daha düşüktür. Standart uygulama aşağı ya da yanlara dönük deliklerdir.

Borunun minimum eğimi 1/100 ile 1/50 arasında tutulmalıdır; yani her 100 santimetrede 1 ila 2 santimetre düşüş. Eğim yetersizse su boruda birikir, sistem işlevsizleşir. Pratikte en sık yapılan hata, eğimin boru döşemesinin ortasında sıfırlanması ya da tersine dönmesidir. Boru döşemeden önce lazer niveli ile kotların doğrulanması bu riski ortadan kaldırır.

Boru etrafına döşenen iri çakılın granülometri aralığı tipik olarak 16–32 mm olarak seçilir. İnce kum veya küçük çakıl zamanla tıkanma yaratır. Çakıl tabakasının kalınlığı duvar boyuna ve beklenen su debisine göre değişmekle birlikte en az 20–30 cm önerilir.

Sistemin tamamı geotekstil kumaşla sarılır. Geotekstil olmadan toprak partikülleri zamanla çakılın arasını doldurur ve sistem birkaç yılda işlevsiz hale gelir.

Weephole Nedir, Kaç Santimetre Aralıkla Açılmalı?

Fransız drenajı zemin içi su hareketini kontrol ederken weephole (drenaj deliği) duvara zaten ulaşan suya bir kaçış yolu açar. İkisi birbirini tamamlayan iki farklı savunma hattıdır.

Weephole duvar gövdesinden geçirilen, çapı genellikle 75–100 mm olan açıklıklardır. Duvar tabanına yakın konumlandırılır; genellikle iç taban kotundan 15–20 cm yukarıda olurlar. Böylece arka tarafta biriken su, basınç oluşturmadan önce delikten dışarıya akar.

Yatay aralık 1,5 ila 2 metre olarak tasarlanır. Aralık büyüdükçe delikler arasında biriken su miktarı artar ve basınç yükselebilir. Çok sık açılan delikler ise duvar gövdesindeki donatı yerleşimini olumsuz etkiler ve estetik sorun yaratır. 1,5 metrelik aralık çoğu uygulamada iyi bir denge sağlar.

Her weephole'un arkasında küçük bir çakıl dolgu paketi ve geotekstil parçası bulunmalıdır. Bu önlem olmazsa toprak partikülleri zamanla deliği tıkar; ön taraftan bakıldığında delik açık görünse de işlevsizdir. Periyodik bakımda weephole'ların hepsine bir tel sokularak tıkanma kontrol edilmelidir.

Weephole uygulaması özellikle betonarme kalıp duvarlarında yaygındır. Gabion duvarlarda yapının kendisi zaten geçirgen olduğu için weephole gereksinimi ortadan kalkar; bu, gabionun drenaj açısından büyük bir avantajıdır.

Geotekstil Filtre Kumaşının İstinat Drenajındaki Rolü

Geotekstil, drenaj sisteminin belki de en az görünür ama en kritik bileşenidir. Sistemin tümünü sardığı için dikkat çekmez; ancak yokluğunda sistem yıllarca değil, birkaç sezon işler.

Geotekstiller üretim yöntemine göre dokuma (woven) ve dokunmamış (non-woven) olarak ikiye ayrılır. İstinat drenajında genellikle dokunmamış geotekstil tercih edilir; daha iyi filtreleme özelliği gösterir ve eğilme yeteneği kurulum kolaylığı sağlar.

Teknik seçim kriteri "açıklık boyutu" (Opening Size veya O95) ile tanımlanır. Bu değer, geotekstilin geçirdiği en büyük parçacık boyutunu gösterir. Seçim, dolgu zemininin granülometri analizine dayanır. Killi zeminlerde ince daneli parçacıklar çok fazladır; bu durumda daha sıkı örgü (küçük O95 değeri) kullanılır. Kaba kumlu zeminlerde daha açık geotekstil yeterlidir.

Ankara'nın killi zemin yapısında geotekstil seçimi özellikle önemlidir. İncek ve Bağlıca'daki killi kaya zemin, ince partiküllerin bol olduğu bir granülometri sunar. Burada geotekstil seçimini zemin laboratuvarı verilerine dayandırmadan yapmak, sistemin erken tıkanmasına yol açar.

Teknik standartlar açısından değerlendirildiğinde, geotekstil seçiminde Avrupa standardı EN 13252 ve Alman FLL rehberleri yaygın referanslardır. Bu standartlar filtreleme etkinliği açısından iki temel değeri öne çıkarır: O90 değeri (yani agreganın yüzde doksan oranının bu boyutun altında olduğu delik büyüklüğü) ve su geçirgenlik katsayısı (permittivity). Dokunmamış geotekstilin su geçirgenliği genellikle 0,1 lt/m²/sn'yi aşar; bu değer ince taneli zeminlerle kullanıldığında yeterlidir. Eğer zemin silt oranı yüksekse (Ankara killi kolüvyonunda bu oran önemli ölçüde artabilir), geotekstil çok hızlı tıkanır. Bu durumda daha sık poz aralıklı geotekstilin yerine, iki katmanlı (çift filtre) sistem ya da daha düşük O90 değerli materyal kullanılır.

Dokunmuş (woven) ve dokunmamış (non-woven) geotekstilin uygulamadaki farkı şudur: dokunmuş geotekstil mekanik dayanımı yüksektir, dolgunun baskısı altında yırtılmaz; filtreleme açıklıkları ise daha düzgün ve kararlıdır. Dokunmamış geotekstil ise çok daha yüksek su geçirgenliğine sahiptir ve eğilme özelliği kurulumda rahatlık sağlar. İstinat duvarı drenaj uygulamalarında dokunmamış tipik bir seçimdir; ancak dolgunun taş boyutlu iri parçalar içerdiği veya derinliğin fazla olduğu durumlarda dokunmuş ya da kompozit tiplerle güçlendirilmesi önerilir.

Kurulumda geotekstil, çakıl tabakasının altından uzatılarak yukarıya sarılır; çakılı adeta bir zarf içine alır. Üst kenarlar birbirine örtüşecek şekilde (en az 30 cm) kapatılır. Bu detay, toprak sızmalarına karşı kritik bir önlemdir. Kurulum sırasında geotekstilin gerilmemesi veya delinmemesi gerekir; yırtılan geotekstil tam da zayıf noktadan tıkanma başlatır. Şantiyede sert taş veya inşaat hurdasının geotekstil üzerinden yüklenmesi bu hasarın en sık nedenidir.

Drenaj Çakılının Granülasyon Seçimi ve Kalınlığı

Fransız drenajının kalbi çakıl tabakasıdır. Burada kullanılacak agreganın hem granülasyonu hem de mineralojik özellikleri sistemin ömrünü doğrudan etkiler.

Granülasyon seçimi su iletiminin temel belirleyicisidir. Çakıl boşlukluğu (porosity) ne kadar yüksekse içinden su o kadar hızlı akar. Ancak çok ince agrega seçilirse porsuzluk düşer, sistemin iletkenliği azalır. Çok iri agrega seçilirse geotekstil yoksa toprak partikülleri boşluklara sızar.

Pratikte 16–32 mm ya da 20–40 mm granülometri aralıkları çoğu uygulamada yeterli performans sağlar. Bu boyut aralığında agrega arasındaki boşluk oranı yaklaşık yüzde 35–40 düzeyine ulaşır ve geotekstille birleşince yıllar içinde bozunma olmaksızın su iletimi devam eder.

Mineralojik açıdan kalker (kireçtaşı) agrega tercih edilmez; su içindeki karbonat çözünmesiyle zamanla çakılın yüzeyi bozunur ve ince kalsiyum birikintileri hem boruyu hem de geotekstilin gözeneklerini tıkar. Ankara bölgesinde kolaylıkla bulunabilen kırma taş agregaların büyük bölümü andezit bazlı olup kimyasal direnci yüksektir; yerel temin hem maliyet hem de uyum açısından avantajlıdır.

Çakıl tabakasının düşey kalınlığı boru çapına ve beklenen su debisine göre tasarlanır. En az 20 cm çakıl tabakası, borunun hem alt hem üst tarafında olacak şekilde döşenir. Toprak yükü altında çakılın ezilmesini önlemek için üst kısımdaki dolgu bir geçiş tabakası ile ayrılmalıdır.

Çakılın "ne kadar yıkandığı" da gözden kaçan bir kriterdir. Piyasadan alınan kırma agrega zaman zaman ince toz (kil filmi) ile kaplanmış olabilir. Bu durumda agrega su ile iyice yıkanmadan döşenirse ince partiküller ilk yağışlarla sisteme sürüklenir ve boruyu tıkar. Çakıl temizliğinin kuru gözlemle değil ıslak yıkama testi ile doğrulanması, uzun vadede bakım maliyetini ciddi ölçüde azaltır.

Ankara'da Drenaj İhtiyacı: Killi Zemin, Heyelan Bölgeleri ve Yağış Baskısı

Ankara, drenaj mühendisliği açısından özellikli bir zemin ve iklim tablosuna sahiptir. Bu özellikleri anlamak, drenaj kararını "belki gerekir" tartışmasından "kesinlikle gereklidir" netliğine taşır.

Zemin Profili: Kolüvyon Örtüsünün Katman Yapısı

Ankara'nın güney ve batı kesimlerinde yoğun olarak gözlemlenen jeolojik birim, Triyas dönemine ait Ankara grubu metamorfik ve volkanik kayaçlar üzerinde oluşmuş killi kolüvyon örtüsüdür. Kolüvyon, yamaç aşağıya doğru yerçekimi, yağmur sürüklenmesi ve yüzey akışıyla taşınarak birikmekte olan ince-orta taneli zemin malzemesinden oluşur. Bu zemin birimi homojen değildir; farklı dönemlerde biriken tabakalar farklı geçirimliliğe sahip olabilir. Pratikte bu, bir katmanın nispeten geçirimli olurken altındaki katmanın geçirimsiz kil olabileceği anlamına gelir; böyle bir profilde yağmur suyu geçirimli katmanda hareket eder ve geçirimsiz kil yüzeyine ulaşınca yatay akışa geçer. Bu yatay akış tam da dolgu-zemin arayüzüne denk geliyorsa, yapısal açıdan en kritik düzlemde kayma baskısı oluşur.

Bu zemin profili şu özellikleri bir arada gösterir:

Yüksek su tutma kapasitesi: Kil mineralleri (özellikle montmorillonit ve illite) su emişinde büyük hacim değişimi gösterir; bu da şişme basıncı yaratır. Montmorillonit, Ankara bölgesindeki volkanik ayrışma ürünlerinde sıklıkla rastlanan bir kil minerali olup şişme-büzülme kapasitesi diğer kil minerallerinin birçok katına ulaşabilir. Düşük geçirimlilik: Su zemin içinde yavaş hareket eder; yağmur sonrası drenaj çok uzun sürebilir. Kayma potansiyeli: Suya doygun kil düzlemlerinde kesme direnci düşer; dolgu ile zemin arasındaki arayüzde kayma artar.

İncek'te yapılan zemin etütleri, bu bölgedeki villa parsellerinde killi kaya biriminin egemen olduğunu ve eğim koşullarıyla birleştiğinde istinat duvarlarının drenajsız bırakılmasının doğrudan heyelan riskine yol açtığını ortaya koymaktadır.

Bağlıca ve Çayyolu Güneyi

Bağlıca ve Çayyolu'nun güney kesimlerinde volkanik birimler üstünde biriken kolüvyon tabakaları, geçirimlilik açısından İncek'ten farklı değildir. Bu bölgedeki eğimli parsellerde özellikle ilkbahar yağışlarının ardından toprağın suya doygunluğu uzun süre devam eder. Drenajlı istinat duvarlarının bu kesimde zorunlu olduğu, tasarım aşamasında gözetilmesi gereken bir gerçektir.

Ankara'nın Yağış Rejimi ve Don Döngüsü

Ankara, yıllık ortalama 380–410 mm yağış alır; bu görece düşük bir yağış miktarıdır. Ancak bu yağışın mevsimlik dağılımı önemlidir: İlkbahar aylarında (Mart–Nisan) yoğunlaşan yağışlar, zemin henüz donlu ya da geçirimlilik düşükken geldiğinde yüzey akışını artırır ve dolgu topraklarının kısa sürede suya doymasına yol açar.

Kış dönemindeki don etkisi bir başka boyut katar. Ankara'da sıcaklığın -10°C ile -15°C'ye düştüğü günlere sıkça rastlanır. Drenajsız dolgu toprağında kalan su donduğunda hacmi yaklaşık yüzde dokuz artar; bu genleşme hem dolgu içindeki donatı konumunu bozabilir hem de betonun kılcal çatlaklarını genişletir.

Sonuç: Ankara'da drenaj sistemi bir lüks değil, hesabın temel girdisidir.

Zemin-Duvar Arayüzündeki Kayma Mekanizması: Suya Doygunluğun Değiştirdiği Denge

Drenajın neden bu denli kritik olduğunu anlamanın bir diğer yolu, zemin-duvar arayüzünde suya doygunluğun ne yaptığına bakmaktır. Yüzeysel bir anlatıyla "toprak kayar" demek doğrudur; ama bu kaymanın ardında zemin mekaniğinin temel yasaları yatar.

Toprak mekaniğinde zemin kütlesinin kayma direncini tanımlayan temel bağıntı, Mohr-Coulomb yenilme kriteri olarak bilinir. Bu bağıntı, zeminin kayma direncinin iki bileşenden oluştuğunu söyler: kohezyon (yapışma kuvveti, c) ve içsel sürtünme açısından türeyen direnç (phi ile tanımlanır). Bu iki değer birlikte, zemin kütlesinin bir düzlemde kaymaya karşı ne kadar direneceğini belirler.

Suya doygunluk bu iki değeri farklı biçimlerde etkiler. Kohezyon, özellikle kil içerikli zeminlerde suya doygunlukta önemli ölçüde düşer. Kil mineralleri su emdiğinde zincir bağları zayıflar ve etkin kohezyon azalır. İçsel sürtünme açısı da suya doygunlukta hafif düşüş gösterir; ancak daha kritik olan, gözenek suyu basıncının artmasıyla "etkin gerilme"nin düşmesidir. Kayma direnci etkin gerilmeye bağlı olduğu için, gözenek suyu basıncı arttıkça aynı zemin kütlesi çok daha düşük bir yük altında kaymaya başlar.

Dolgu toprağını ve duvar-dolgu arayüzünü bu perspektifle değerlendirdiğimizde şu tablo çıkar: kuru koşulda stabil görünen bir dolgu, yoğun yağış sonrası suya doyduğunda kayma direncinin keskin biçimde düşmesiyle zemin bloğu olarak harekete geçebilir. Dolgu toprağı kayarken beraberinde duvara da yük bindirdiğinden, basit bir "toprak kayması" görünümünün ardında hem dolgu kütlesinin hem de duvar yükünün yeniden dengelenmesi söz konusudur.

Ankara'nın İncek ve Bağlıca bölgelerindeki killi kolüvyon bu mekanizma açısından neden özellikle risklidir? Kil oranı yüksek zeminlerde etkin kohezyon, suya doygunlukla birlikte çok hızlı düşer. Hem eğim koşulları hem de kil oranı aynı anda kritik değerlerde olduğunda drenajın yokluğu veya yetersizliği, bir veya iki kış döneminin ardından sistematik bir kayma riski doğurur. Drenaj sisteminin bu anlamda işlevi sadece "suyu uzaklaştırmak" değil, gözenek suyu basıncını düşük tutarak etkin gerilmeyi korumak ve zemin kütlesinin kayma direncini tasarım değerlerinde tutmaktır.

İstinat Duvarı ile Bahçe Duvarının Drenaj Gereklilikleri Arasındaki Fark

İstinat ve bahçe duvarları birbirinden teknik açıdan farklı yapılardır; drenaj tasarımı da bu farklılığı yansıtır.

İstinat Duvarı

İstinat duvarının temel işlevi zemin kütlesini tutmaktır. Dolgu toprağının ağırlığından kaynaklanan yatay toprak basıncı, su varlığında çarpan olarak artmaktadır. İstinat duvarlarında hidrostatik basınç çok daha kritik bir tasarım yükü haline gelir; çünkü duvar arkasındaki zemin yüksekliği bahçe duvarına kıyasla genellikle çok daha fazladır. 2–4 metre yüksekliğindeki bir istinat dolgusu, doygun hale geldiğinde tabanında oluşan basınç değerleri tasarım açısından son derece kritik düzeylere ulaşır.

İstinat duvarlarında Fransız drenajı sistemi standart bir gereklilik olarak kabul edilmelidir. Bunun yanı sıra duvarın tamamı boyunca weephole uygulaması yapılmalıdır. Geçirimliliği düşük dolgu malzemesi yerine drenaj açısından uygun granüler dolgu tercih edilmelidir.

Bahçe Duvarı (Sınır Duvarı)

Bahçe duvarı yalnızca zemin yüzeyinde sınır oluşturan, arkasında yüksek dolgu bulunmayan bir yapıdır. Eğimli bir parselde bahçe duvarı seviye farkı yönetmiyorsa hidrostatik basınç çok daha düşük kalır.

Ancak şu durumlarda bahçe duvarlarında da drenaj sistemi gereklidir: Duvar eğime paralel inşa edilmişse ve arka tarafında su birikmesi söz konusuysa; parselin en alt kotunda uzun bahçe duvarı varsa ve yağmur suları bu duvara yığılıyorsa; duvar arkasına geniş bitkisel dolgu (peyzaj yükseltme) yapılmışsa.

Özetle: İstinat duvarı için drenaj sistem tasarımı zorunlu mühendislik gerekliliğidir; bahçe duvarı için ise koşul değerlendirmesi ışığında karar verilmelidir. Eğimli parsellerde her iki yapı için de drenaj önerilir.

Mevcut Duvarımın Drenajı Var mı? Nasıl Anlarım?

Mevcut bir duvarda drenaj bulunup bulunmadığını anlamak her zaman kolay değildir; özellikle dolgu toprağı üstü çok yıl önce peyzajla kapatılmışsa. Bununla birlikte bazı ipuçları net ipuçları sunar.

Weephole kontrolü: Duvarın dış yüzeyine bakın. Betonarme ya da kalıp duvarlarında her 1,5–2 metrede küçük (7–10 cm çapında) delikler görüyorsanız weephole uygulanmış demektir. Ancak bu deliklerin tıkalı olup olmadığını kontrol etmek gerekir; yosun, bitki kökü veya kireç birikmesi delikleri çalışmaz hale getirebilir.

Yoğun yağış sonrası gözlem: Yağmurdan hemen sonra duvar arkasında suların yüzeyde birikmesi ya da aşırı ıslanma, drenajın yetersiz ya da hiç olmadığını işaret eder. Drenajı çalışan bir duvar, ağır yağışın ardından birkaç saat içinde yüzeyde görünür su birikintisi bırakmaz.

Weephole çıkışından su gelip gelmediği: Yağış sırasında ya da hemen ardından weephole'lardan su akışı görülüyorsa sistem çalışıyor demektir. Hiç su gelmiyorsa ya tıkalıdır ya da dolgu aşırı geçirimsiz ve su zaten duvar arkasına ulaşamıyordur; her iki durum da değerlendirme gerektirir.

Eflorasan (beyaz sızıntı) varlığı: Duvar yüzeyinde dikey beyaz çizgiler ya da kristal birikintiler, betonun içinden su geçtiğinin göstergesidir. Bu işaret, drenajın yetersiz çalıştığını ya da hiç olmadığını ortaya koyar.

Zemin yüzeyinde çatlak: Dolgu toprağının yüzeyinde uzunlamasına çatlaklar, zemin kütlesinin oturmaya ya da kaymaya başladığını gösterebilir. Bu durumda acil değerlendirme şarttır.

Drenaj Sonradan Eklenebilir mi? Retrofit Seçenekleri

Var olan duvara sonradan drenaj eklenmesi —mühendislik literatüründe "retrofit drenaj" olarak geçer— teknik açıdan mümkündür. Başarı oranı duvarın yapısına, dolgunun ulaşılabilirliğine ve hasarın derecesine göre değişir.

Seçenek 1: Weephole Açma (Core-Drill Yöntemi)

Duvar gövdesine elmas uçlu core-drill ekipmanıyla delikler açılır. Her deliğin arkasına küçük çakıl dolgusu yerleştirilir. Bu yöntem dolgu toprağına dokunmayı gerektirmez; uygulama görece hızlı ve ekonomiktir.

Sınırlaması: Yalnızca mevcut durumu dengelemeye yardımcı olur. Duvar arkasındaki dolgunun tamamı kil-ağırlıklıysa ve tam Fransız drenajı sistemi yoksa bu yöntem yalnızca kısmi iyileştirme sağlar. Ciddi yapısal hasar başlamışsa yetersiz kalır.

Seçenek 2: Yüzey Drenaj Kanalı

Duvarın ön yüzüne, tabanı boyunca yüzey drenaj kanalı döşenebilir. Bu kanal, duvarın ön tarafından yüzeyde biriken suyu uzaklaştırır; ancak dolgu içinden gelen suya doğrudan müdahale etmez.

Kanalın avantajı az tahribatlı olmasıdır; dezavantajı ise yalnızca yüzey akışını kontrol etmesidir.

Seçenek 3: Dolgu Kaldırarak Tam Sistem Kurma

En kapsamlı ve uzun vadeli çözümdür. Dolgu toprağı kısmen ya da tamamen kazılır, duvar arkasına Fransız drenajı ve geotekstil sistemi kurulur, ardından granüler dolguyla yeniden kapatılır. Bu işlem projenin en maliyetli versiyonudur; ancak yeni yapımda kurulmuş bir drenaj sistemiyle özdeş koruma sağlar.

Önerimiz şudur: Mevcut duvarınızda yapısal hasar —eğilme, taban hareketi, geniş çatlak— yoksa ve sadece önlem amaçlı drenaj güçlendirme düşünülüyorsa weephole + yüzey kanalı kombinasyonu uygun maliyetli bir başlangıçtır. Hasar başlamışsa mutlaka yerinde yapısal değerlendirme yapılmalı, çözüm kapsamı bu değerlendirme ışığında belirlenmelidir.

Drenaj sorunundan kaynaklanan duvar hasarlarında drenaj sorunundan kaynaklanan duvar tamiri için profesyonel değerlendirme kritik bir adımdır.

Yaygın Hatalı Drenaj Uygulamaları ve Neden Başarısız Olurlar

Sahada gözlemlenen bazı uygulamalar, iyi niyetle yapılmış olsa da teknik açıdan sistemin uzun vadeli çalışmasını baltalamaktadır. Bu hataların neden oluştuğunu ve gerçekte ne tür arızaya zemin hazırladığını anlamak, hem yapı sahiplerinin doğru kontrol yapabilmesi hem de doğru uygulamayı tanıyabilmesi açısından önemlidir.

"İnce Çakıl Daha İyi Filtreler" Yanılgısı

Sahada zaman zaman rastlanan bir uygulama, "toprak girmesin" gerekçesiyle iri çakıl yerine küçük çaplı çakıl ya da mıcır kullanılmasıdır. Mantık yüzeysel olarak makul görünse de fizik aksi yönde işler. İnce agrega, aradaki boşlukları doldurur; toplam boşluk oranı düşer ve su iletkenliği (permeabilite) hızla azalır. Daha da kritik olan, ince agreganın zamanla toprak partikülleriyle birlikte birikerek "filtre tıkaması" denilen olguyu çok daha hızlı üretmesidir. Doğru çözüm iri agrega kullanmak ve toprak sızmasını geotekstil ile kontrol altına almaktır.

Geotekstilin Boru Yerine Yalnızca Üste Serilmesi

Geotekstilin yalnızca sistem üstüne bir örtü gibi serilip altına ve yanlarına sarılmaması, çakıl zarfını tamamlanmamış bırakır. Bu durumda toprak partikülleri altta ve yanlardan sisteme sızar; üstten örtülen geotekstil yalnızca yüzeysel bir engel oluşturur. Geotekstilin mutlaka tüm çakıl kütlesini saran tam bir zarf biçiminde döşenmesi gerekir.

Boru Çıkış Noktasının Gözden Kaçırılması

Drenaj borusu döşenmiş, geotekstil ve çakıl eksiksiz uygulanmış, ancak borunun nereye açıldığı planlanmamış. Bu durumda toplanan su ya komşu parsele akar ya da parsel içinde başka bir düşük noktada yüzeye çıkar ve yeni bir sorun doğurur. Çıkış noktası projenin en başında belirlenmeli; boru sonunun dayandığı en yakın yüzeye ya da drenaj kanalına eğimle ulaşıp ulaşmadığı fiziksel olarak doğrulanmalıdır.

Kalıp Aşamasında Weephole'un Unutulması

Betonarme duvarlarda weephole, kalıp döküm öncesinde PVC boru parçası yerleştirilerek oluşturulur. Kalıp kaldırıldıktan sonra weephole eklemek; beton gövdesine elmas uçlu kesici ile delik açmayı gerektirir. Bu hem maliyetli hem de beton gövdesindeki donatıyla çakışma riskini barındırır. Pratikte weephole "sonradan halledelim" tutumunun ötelenmesi, çoğunlukla weephole'un hiç olmadığı bir duvarla sonuçlanır.

Drenaj Sistemini "Bir Kez Kurulur, Biter" Zannetmek

Drenaj sisteminin çalışmaya devam edebilmesi için yılda en az bir kez bakım yapılması gerekir. Bu bakım yapılmadığında weephole'lar tıkanır, boru çıkışları çamurla kapanır ve geotekstil gözenekleri kil birikmesiyle yavaşça azalır. Sonuç, görünürde sistemi olan ama artık çalışmayan bir duvardır. Yapısal hasar her zamanki gibi ilerlemeye devam eder; ancak sahip "drenajımız var" güveniyle önlem almaz.

Drenaj Sistemi Boyutlandırması: Yağış Debisi ve Kapasite Hesabı

Drenaj sistemi tasarımında sıkça atlanan teknik adımlardan biri, borunun taşıması gereken su debisinin hesaplanmasıdır. Boru çapını, çakıl tabakasının kalınlığını ve biriktirme kuyusunun kapasitesini belirlemek için, o parselde oluşabilecek maksimum yüzey akış ve zemin içi akış debisinin tahmin edilmesi gerekir.

Bu hesabın teknik ayrıntıları mühendislik uzmanlığı gerektirse de temel mantığı anlamak proje sahibinin bilincini artırır. Debi hesabında iki temel girdi kullanılır: drene edilecek yüzey alanı (duvar arkasındaki dolgu yüzey alanı + etkili yağış alanı) ve tasarım yağışı yoğunluğu.

Tasarım yağışı, bölgenin istatistiksel olarak belirlenmiş tekrarlama periyoduna göre seçilir. Şehir içi drenaj projelerinde genellikle 10 yıllık ya da 25 yıllık tekrarlama periyoduna karşılık gelen yağış yoğunluğu esas alınır; istinat duvarı drenajında ise çoğu zaman 10 yıllık periyot makul bir güvenlik marjı sağlar. Ankara için farklı süre ve tekrarlama periyotlarına karşılık gelen yağış yoğunlukları devlet meteoroloji arşivlerinden elde edilebilir; yaklaşık olarak Ankara için saatlik 20–45 mm/saat aralığında değerler söz konusudur.

100 m² etkin yüzey alanı, saatlik 30 mm/saat yağış yoğunluğu ve 0,5 yüzey akış katsayısı varsayıldığında oluşan debi yaklaşık 0,4 litre/saniyeye karşılık gelir. Bu debinin 100 mm çaplı geotekstil sarılı delikli boru tarafından taşınması yeterlidir; ancak boru eğiminin minimum değerlerin altına inmemesi kritik öneme sahiptir. Eğim düştükçe borunun taşıma kapasitesi hızla azalır; aynı çap için eğim ikiye bölündüğünde kapasite çok daha fazla düşer.

Büyük parsellerde (1000 m² üzeri dolgu alanı), tek bir boru hattı yerine çoklu hat ya da daha büyük çaplı boru sistemleri gerekebilir. Bu boyutta bir projeyi standart "tek hat 100 mm boru" ile geçiştirmek, yoğun yağış dönemlerinde sistemin kapasitesini aşmasına ve geçici de olsa hidrostatik basıncın oluşmasına zemin hazırlar.

İstinat Duvarı Drenaj Sisteminin Doğru Kurulum Adımları

Yeni yapımda drenaj sisteminin doğru kurulması hem uzun ömür hem de mühendislik güvenliği açısından belirleyicidir. Aşağıdaki sıra, istinat duvarı yapım aşamalarında drenaj adımı bağlamında tam bir kurulum için izlenmesi gereken teknik diziyi özetler.

Adım 1: Temel Kazısı ve Zemin Değerlendirmesi

Temel kazısı tamamlandıktan sonra zemin cinsi gözlemlenir. Kil ağırlıklı zemin saptanmışsa drenaj sisteminin kapsamı genişletilmelidir.

Adım 2: Drenaj Yatağının Hazırlanması

Temel kotunda boru yatağı için yaklaşık 10–15 cm çakıl serilir. Boru eğimi bu aşamada ayarlanır.

Adım 3: Geotekstilin Serilmesi

Geotekstil, çakıl tabakasının hem altını hem yanlarını saracak şekilde yerleştirilir. Kenarlar sonradan üstüne kıvrılmak üzere bol bırakılır.

Adım 4: Delikli Borunun Döşenmesi

Delikli boru, delikleri aşağıya bakacak şekilde yerleştirilir. Bu pozisyon suyun doğrudan içeri girmesini sağlar; deliklerin yukarı bakması tıkanma riskini artırır.

Adım 5: Çakıl Dolgusu

Boru üstü çakıl ile doldurulur; toplam çakıl kalınlığı en az 30 cm olmalıdır.

Adım 6: Geotekstil Zarf Kapatılması

Kenarlar üste kıvrılarak çakıl tamamen sarılır. Birleşim yerine ek geotekstil parçası örtüştürülür.

Adım 7: Weephole Hazırlıkları

Kalıp aşamasında weephole PVC boru parçaları kalıba yerleştirilir; beton döküldükten sonra çıkarılması mümkün olmaz.

Adım 8: Geçiş Dolgusu

Geotekstil zarfın üstüne ince mıcır ya da kırma taş geçiş tabakası serilir; ardından asıl dolgu toprağı yerleştirilir.

Tüm bu adımlar Ankara'da drenajlı istinat duvarı yapımı hizmeti kapsamında gerçekleştirilmektedir. Drenaj kurulumu uygulama belgesiyle belgelenir ve projeye özgü teknik şartname hazırlanır.

Her kurulum adımında fotoğraf belgesi tutmak, ilerleyen yıllarda ortaya çıkabilecek sorunlarda neyin nerede döşendiğini bilmenin tek güvenilir yoludur. Geotekstil serilmesi, boru yerleşimi ve çakıl dolgusu aşamalarına ait fotoğraflar, dolgu kapandıktan sonra erişilmesi mümkün olmayan bilgileri korur. Profesyonel bir uygulamada bu belgeleme standart teslim paketi kapsamında sunulur.

Drenaj Sisteminin Yıllık Bakımı: Nelere Dikkat Edilmeli?

Drenaj sistemi kurulması yeterli değildir; sistemin düzenli bakımı olmadan yıllar içinde performansı düşer. Aşağıdaki kontrol listesi, özellikle Ankara'nın don-çözülme döngüsünü yaşayan iklimi göz önüne alınarak yılda iki kez uygulanabilir: biri ilkbahar başında (don çözüldükten sonra), biri de sonbahar yağışları öncesinde.

Weephole Kontrolü: Her drenaj deliğine ince çubuk ya da hortum ağzı sokarak tıkanma varlığı test edilir. Tıkanan delikler temizlenir; bitki kökü girişi tespit edilmişse kök engelleyici önlem alınır.

Yüzey Drenaj Kanalları: Varsa kanal ızgaraları kaldırılır, birikim temizlenir. Kanal eğiminin değişip değişmediği kontrol edilir (oturma ya da don etkisiyle eğim bozulabilir).

Duvar Yüzeyi Gözlemi: Eflorasan (beyaz sızıntı), yeni çatlak oluşumu veya yüzey ıslanması not edilir. Önceki yıllarla karşılaştırma yapılarak değişim izlenir.

Dolgu Toprağı Kontrolü: Dolgu toprağının yüzeyinde çukurlaşma ya da çökme gözleniyorsa drenaj borusunun üstündeki dolgunun oturması ya da boru hasarı işareti olabilir; zemin açılarak kontrol edilmesi önerilir.

Çıkış Noktaları: Boru çıkış ağzının tıkanmadığı ve suyu doğru tarafa yönlendirdiği doğrulanır.

Bakım maliyeti ihmal edildiğinde gündeme gelen yapısal onarım maliyetlerinin yanında son derece küçük kalır. Ankara killi zemin ve drenaj ihtiyacı konusunda daha kapsamlı bilgiye ulaşarak parsele özgü drenaj planı hazırlatılabilir.

Bakım günlüğü tutmak, ufak bir alışkanlıkla büyük bilgi birikimi yaratır. Her bakım zamanında gözlemlenen durumu, özellikle weephole çıkış akışı miktarını not etmek; önceki yıllarla karşılaştırmayı ve sistemin zaman içindeki kapasitesini anlamayı sağlar. Weephole çıkışından beklenenden az su geliyorsa bu, sistemin içinde bir tıkanma başladığının erken sinyali olabilir. Sisteme erken müdahale, dolgu kazılmasını gerektiren büyük çaplı işlemleri önler.

Drenajlı ve Drenajsız Duvar: Ömür ve Uzun Vadeli Maliyet Karşılaştırması

Drenaj yatırımının değerini en iyi ortaya koyan yol, drenajlı ve drenajsız duvar senaryolarını uzun vadede karşılaştırmaktır.

Drenaj kurulum maliyeti başlangıçta ek bir gider gibi görünse de uzun vadeli tabloya bakıldığında tasarruf etkisi ortaya çıkar. Orta büyüklükte bir istinat duvarı projesinde drenaj sistemi toplam maliyetin yüzde sekizinden yüzde on beşine denk düşer. Buna karşın drenajsız duvarda 10–15 yıl içinde gerçekleşen yapısal onarım ya da yeniden yapım maliyeti bu farkı kolayca aşar.

Drenajlı İstinat Duvarı ile Gabion Arasındaki Drenaj Farkı

Bu noktada bir karşılaştırma yapmak hem konuya netlik hem de okuyucuya seçenek bilinci kazandırır. Betonarme istinat duvarlarında drenaj sistemi ayrıca tasarlanıp kurulmalıdır; bu konu boyunca anlattığımız tüm bileşenler (boru, çakıl, geotekstil, weephole) bu gerekliliği karşılar.

Gabion duvarlar ise yapısı gereği doğal olarak su geçirgendir. Kafes içindeki boşluklu taş dolgu, zemin suyunu tutmak yerine geçirir. Bu özellik gabionun istinat uygulamalarındaki temel avantajlarından biridir: ayrı bir drenaj sistemi kurmaya gerek kalmaz, tasarım daha basitleşir ve uzun vadede tıkanma riski ortadan kalkar. Ancak gabionun seçileceği durum zemin koşulları, estetik tercih ve yükseklik sınırları tarafından belirlenir; her koşulda gabion tercih edilemez.

Betonarme istinat duvarı seçildiğinde ise drenaj sistemi tasarımı mutlaka projenin bir parçası haline gelmelidir. Bu iki yapı tipi arasındaki teknik seçim için betonarme istinat duvarı alternatifleri sayfasında daha ayrıntılı karşılaştırma bulunmaktadır.

Proje Aşamasında Doğru Soruları Sormak

Drenaj konusunda en kritik güvence, projenin başında doğru soruların sorulduğundan emin olmaktır. Bir istinat veya bahçe duvarı projesi planlarken şu soruların yanıtlarını talep etmek yerinde olur:

Parselde zemin etüdü yapılmış mıdır? Zemin permeabilitesi bilinmeden drenaj tasarımı yapılamaz. Projeye zemin etüdü dahil midir yoksa sözlü gözlem mi esas alınmaktadır?

Drenaj sistemi projede ayrıca belirtilmiş midir? Proje dosyasında drenaj borusu çapı, eğimi, çakıl kalınlığı ve geotekstil cinsi belirtilmemişse drenaj eksik kalabilir.

Weephole aralıkları ve kotları çizimde gösterilmiş midir? Kalıp aşamasında weephole boşlukları bırakılmazsa sonradan güçlü bir müdahale gerekir.

Drenaj borusu çıkışı nereye yönlendirilmektedir? Toplanan su parselde birikiyorsa ya da komşuya akıyorsa başka sorunlar doğar. Çıkış noktası projeyle birlikte tasarlanmalıdır.

Bu soruların net yanıtlarını aldığınız bir proje, drenaj konusunda doğru planlandığı anlamına gelir. İstinat duvarı yapım aşamalarında drenaj adımı konusundaki kapsamlı rehber, bu soruları kendi projenize uygulamanıza yardımcı olacaktır.

Proje tekliflerini karşılaştırırken drenaj kaleminin ayrıca mı belirtildiğine dikkat etmek önemlidir. "Her şey dahil" başlığı altında sunulan tekliflerde drenaj sisteminin içerik kapsamına alınıp alınmadığı açık değilse, bu kalemi teklife koymayanların çoğu zaman drenajı yapmayacağı anlamına gelir. Drenaj kalemi ayrı belirtilmiş ve boru çapı, çakıl kalınlığı, geotekstil cinsi gibi teknik parametreler teklifte yer alıyorsa o teklifin drenaj konusunda ciddi alındığı söylenebilir.

Ankara'da Drenajlı İstinat Duvarı İçin Profesyonel Değerlendirme

Her parsel farklı zemin koşullarına, eğim açısına ve su tablasına sahiptir. İncek gibi killi kaya zemin egemenliğindeki bölgeler, Batıkent gibi stabil zemine sahip kesimlerle aynı standart drenaj tasarımını paylaşamaz. Drenaj kararı sahaya özgü değerlendirmeyle alınmalıdır.

Ankara'da drenajlı istinat duvarı hizmeti kapsamında yapılan keşifler, zemin gözlemi, su tablası tahmini ve topografya değerlendirmesini birleştirerek projeye özgü drenaj sistemi tasarımına imkân tanır.

Mevcut duvarınızda weephole tıkanması, eflorasan veya çatlak gözlemlediyseniz ya da yeni istinat duvarı projesinde drenaj sistemini baştan doğru kurmak istiyorsanız Ankara'da drenajlı istinat duvarı yapımı için ücretsiz keşif talep edebilirsiniz.

Sıkça Sorulan Sorular

Bahçe duvarında drenaj neden önemli?

Duvar arkasında biriken yağmur suyu, toprak gözeneklerinden geçemeyen fazla suyun yarattığı hidrostatik basınca dönüşür. Bu basınç, özellikle killi zeminlerde beton duvarın dayanım sınırını aşabilir; çatlak, eğilme veya devrilmeyle sonuçlanır. Drenaj sistemi bu suyu toplamadan uzaklaştırarak basıncı sıfırda tutar.

İstinat duvarı drenajsız olursa ne olur?

Drenajsız bir istinat duvarında arka dolguda biriken su kışın donar ve genleşir; don basıncı ile hidrostatik basınç üst üste biner. Yaz yağmurlarında toprak suya doyunca statik hesapta öngörülmeyen yük artışları oluşur. Uzun vadede duvar önce çatlar, sonra eğilir; eğimli parsellerde zemin kayması ve devrilme riski ciddi boyut kazanır.

Weephole nedir ve neden gerekli?

Weephole, duvar gövdesinden geçirilen küçük çaplı drenaj delikleridir. Duvar arkasında biriken suya düz bir çıkış yolu açar. Her 1,5–2 metre yatay aralıkla ve duvar tabanından 15–20 cm yüksekte konumlandırılır. Tıkanmayı önlemek için her deliğin arkasına çakıl dolgu ve geotekstil yerleştirilir.

Geotekstil istinat duvarında nasıl kullanılır?

Geotekstil, su geçiren ancak toprak zerreciklerini geçirmeyen sentetik filtre kumaşıdır. Drenaj çakılını saran zarf görevi görür: toprağın çakılın arasını doldurmasını ve boruyu tıkamasını engeller, suyun serbestçe akmasına izin verir. Kalınlık ve açıklık boyutu zemin granülometrisine göre seçilir.

Mevcut duvarıma sonradan drenaj eklenebilir mi?

Evet, mümkündür. Core-drill ile weephole açmak en az tahribatlı yöntemdir. Daha kapsamlı çözüm için dolgu kısmen kazılarak Fransız drenajı kurulabilir. Hasar başlamışsa önce yapısal değerlendirme şarttır; retrofit tek başına yeterli olmayabilir.

Fransız drenajı nedir?

Fransız drenajı, delikli boru etrafına çakıl dolgusu sarılarak oluşturulan ve geotekstille bütünleştirilen yeraltı su toplama sistemidir. İstinat duvarı tabanı boyunca döşenir; toplanan su eğimle biriktirme kuyusuna veya yüzeye yönlendirilir. Yüzey akışını değil, zemin içinden hareket eden suyu kontrol eder.
